Автоматизированные групповые замерные установки (АГЗУ) «Спутник» со счетчиком СКЖ
(Код товара: 131-6-431)

Автоматизированные групповые замерные установки (АГЗУ) «Спутник» со счетчиком СКЖ
Менеджер: Александр Сергеевич Игнатухин
Многоканальный тел./факс:
Харьков: +38 (057) 729-80-81 (доб. 131)
Киевстар: +38 (067) 573-21-01 (доб. 131)
МТС: +38 (066) 750-14-96 (доб. 131)
Лайф: +38 (093) 963-12-34 (доб. 131)
E-mail: 131@usk.ua
Описание

Установки предназначены для периодического измерения количества жидкости, добываемой из малодебитных скважин (1 до 120 м³/сут.), определения дебита по заданной программе и контроля за работой скважин. В качестве измерителя применяется счетчик жидкости камерный /СКЖ/ пропускной способностью до 120 м³/сут. и рабочим давлением до 4 МПа. Установки состоят из двух блоков: технологического и аппаратурного. Блоки изготовлены из трехслойных металлических панелей типа «сэндвич» с утеплителем из пенополиуретана или из базальтового утеплителя. В помещении предусмотрены освещение, вентиляция и обогрев.

Метод измерения массовый. В зависимости от количества подключаемых скважин и пропускной способности счетчика СКЖ различают следующие модификации установок:

— «Спутник АМ 40-8-30»

— «Спутник АМ 40-8-60»

— «Спутник АМ 40-8-120»

— «Спутник АМ 40-10-30»

— «Спутник АМ 40-10-60»

— «Спутник АМ 40-10-120»

— «Спутник АМ 40-14-30»

— «Спутник АМ 40-14-60»

— «Спутник АМ 40-14-120»

Управление переключением скважин на замер по местной программе и через систему телемеханики.

Технические данные

Наименование параметра

Значение

Погрешность измерения, %

2,5

Количество подключаемых скважин, шт.

8, 10, 14

Рабочее давление, не более, МПа

4

Газосодержание нефти при обводненности до 5%, нм³/т

60

Кинематическая вязкость нефти, м²/с

до 120х10-6

Обводненность, % в пределах

От 0 до 98

Содержание парафина, объемное, %

до 7

Содержание сероводорода, объемное, %

до 2

Потребляемая мощность, кВт

до 10

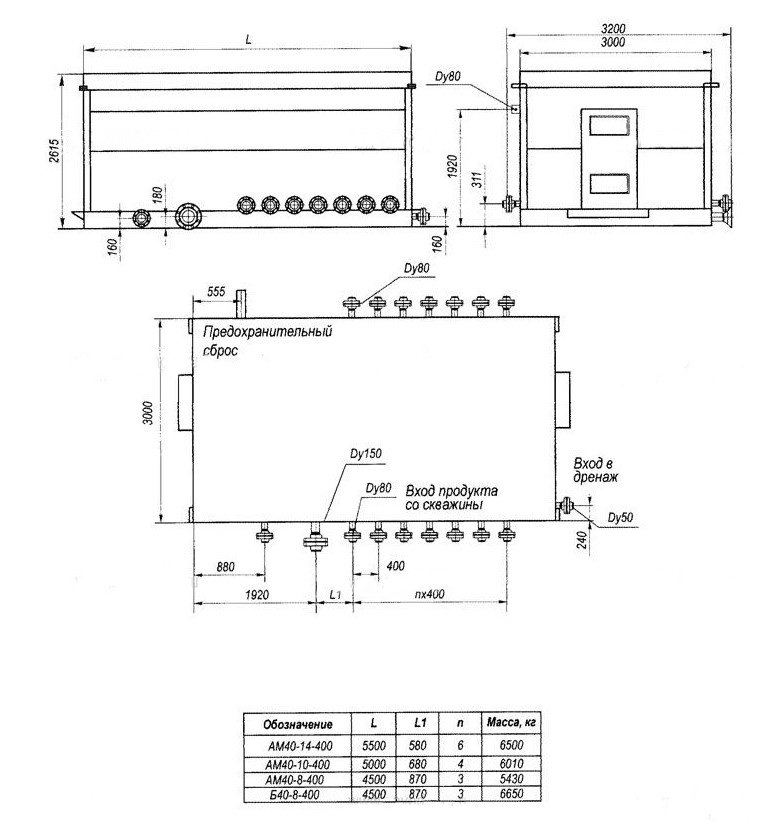

Габаритные размеры, мм:

Технологического блока:

– 8 скв.

4500×3200×2615

– 10 скв.

5000×3200×2615

– 14 скв.

5500×3200×2615

Аппаратурного блока: 2000×2065×2250



Особенности установки

  1. Работает без сепарационной емкости
  2. Сокращенная металлоемкость
  3. Экономична и удобна в обслуживании
  4. Низкая себестоимость монтажных работ

Принцип работы

При помощи ПСМ продукция одной скважины через фильтр направляется в камерный преобразователь счетчика СКЖ, а продукция остальных скважин направляется в общий трубопровод. Жидкость, измеренная преобразователем, также направляется в общий трубопровод.

Преобразователь выдает импульсы на блок электронный БЭСКЖ, где они преобразуются в единицу массы — килограммы.

Управление переключателем скважин осуществляется блоком управления и индикации по установленной программе.

Время измерения устанавливается на промысле в зависимости от конкретных условий: дебита скважин, способов добычи, состояния разработки месторождения и других условий.
