Описание

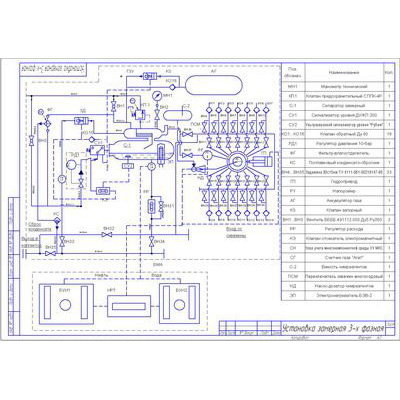

Техническое описание установки замерной групповой 3-х фазной.
1. Техническое описание и отличительные особенности.
ГЗУ-Зф разработана по принципу установки "Спутник" АМ40-400 и сохраняет все ее принципы работы Отличительными особенностями данной замерной установки является следующее
1 Установка ГЗУ-Зф предназначена для работы с нефтяными смесями, содержащими большой процент парафина Для этой цели в установке вместо поплавковой системы слива жидкости из сепаратора и турбинного счетчика жидкости ТОР-50 установлены ультразвуковые накладные сигнализатор уровня "Рубеж" и счетчик жидкости "Взлет" Дополнительно, в сепарационной емкости установлен электроподогреватель
2 Установка ГЗУ-Зф, за счет применения узла учета многокомпонентной среды УУ МКС производит раздельный замер дебита нефти и воды
3 В конструкцию установки добавлен датчик наличия потока жидкости По его показания система переключения скважин (ПСМ) пропускает скважины, которые в данный момент не в работе, т о цикл замера проходит только по рабочим скважинам более быстрее
4 Модификация установки - "мг" разработана для работы в случаях наличия в кусту нефтяных скважин малодебитных обводненных скважин Газовый фактор таких скважин низкий и при их замере не создается перепад давления для открытия регулятора расхода В этом случае в установке по заполнению сепарационной емкости открывается запорный клапан и газ из аккумулятора газа выдавливает жидкость из сепарационной емкости При замере высокодебитных скважин аккумулятор газа заполняется газом до максимального давления
2. Принцип работы и технические характеристики. Технические характеристики ультразвукового сигнализатора уровня "Рубеж" Количество уровней 1 Точность определения уровня,мм 10 Толщина стенки контролируемой емкости, мм 5 -70 Давление в контролируемой емкости до, МПа 140 Сигнализатор уровня "Рубеж" надежно регистрирует наличие границы "жидкость газ" при нарастании на стенке емкости парафина до 200 мм Узел учета многокомпонентной среды УУ МКС предназначен для определения состава прокачиваемой нефти на наличие воды и измерения расхода нефти и воды Состав УУ МКС 1 Ультразвуковой расходомер-счетчик 2 Прецизионный плотномер непрерывного действия ПНД Технические характеристики УУ МКС Диапазон рабочих давлений, МПа 0 .1-50 Рабочая температура жидкости +5 - +80 Ду трубопровода, мм 10-200 Относительная погрешность измерения плотности не более 0.1% Погрешность измерения обводненности нефти не более 1% Время определения плотности не более 1 сек Показания расхода нефти выводятся на индикаторы БУИ1, воды - на индикаторы БУИ2, обводненность - на табло ИРТ В блок-боксе местной автоматики расположены блоки БУИ1, БУИ2 и ИРТ Функции блоков БУИ1 - индикация расходов нефти по скважинам, управление переключателем скважин по заданной программе БУИ2 - индикация расходов воды по скважинам ИРТ - индикация обводненности нефти текущей скважины, управление работой насоса -дозатора химреагентов, индикация расхода газа при нормальных условиях, регулировка систем обогрева и подогрева, управление системой принудительной вентиляции
