Запорный кран счетчика (кран конусный) GS-77-37
(Код товара: 147-13-359)

Менеджер: Владислав Викторович Боровик
Многоканальный тел./факс:
Харьков: +38 (057) 729-80-81 (доб. 147)
Киевстар: +38 (067) 573-21-01 (доб. 147)
МТС: +38 (066) 750-14-96 (доб. 147)
Лайф: +38 (093) 963-12-34 (доб. 147)
E-mail: 147@usk.ua
Описание

Запорный кран счетчика (кран конусный) применяется в качестве запорной арматуры на трубопроводах среднего и низкого давления газа. Важнейшим свойством данных кранов является возможность смазывания, даже под рабочим давлением, легкость открытия и закрытия замка. Вращающий момент макс. 320 LB/IN. Эти краны, устанавливаются на трубопроводах перед регуляторами, счетчиками, и пунктами измерения газа и т. д. и выполняют 2 основные функции:
1)Позволяют вручную остановить поток газа в случае необходимости;
2)Предотвращают возможность перехода катодного тока к потребителю.
Возможность установки замка и опломбирование после перекрытия.

Технические характеристики

Соединение на входе: резьба внутренняя в корпусе, Ду 20, 25
Соединение на выходе: изолирующий киплинг с внутренней резьбой в патрубке полусгона. Присоединяется к корпусу посредством накидной гайки.
Максимальное рабочее давление: 1,2МПа
Испытательное давление: 1,8 МПа
Класс герметичности: А ГОСТ 9544-93
Температурный интервал: -40 °С до +60 °С
Минимальный ресурс: 30000 циклов
Измерение электрического сопротивления 4 MΩ; 100 VAC/50 Hz
Корпус: Серый чугун согласно Стандарту ASTM A 126
CLB 1 и гайка клапана: пальцевидный чугун
Конусный затвор: Бронза согласно ASTM B 584, сплав C84400
Гайка шара: сплав меди согласно Н.С.И. 4051
Уплотнительное кольцо: Резина ASTM D2000
Болт (смазочный): метал
Шпилька: сталь
Смазка: Особенно используется для герметического уплотнения GS555
Изолирующая муфта: Оцинкованный метал с покрытием тефлона

G (мм)

H (мм)

L (мм)

20

95

130

25

100

160

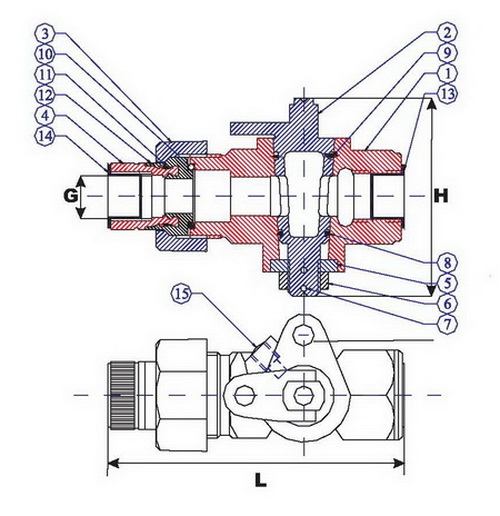

1.Корпус; 2.Конусный затвор; 3.Гайка; 4.Нипель; 5.Втулка смазки; 6.Гайка; 7.Штифт; 8.Уплотнительное кольцо; 9.Уплотнительное кольцо; 10.Уплотнительное кольцо; 11.Уплотнительное кольцо; 12.Нипель; 13.Заглушка; 14.Заглушка.
