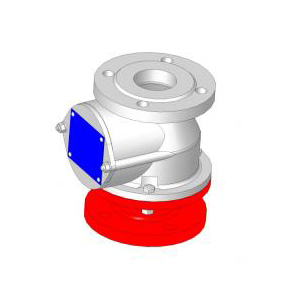

Клапаны дыхательные КДЗТ
(Код товара: 139-3-29)

Менеджер: Сергей Игоревич Явтушенко
Многоканальный тел./факс:
Харьков: +38 (057) 729-80-81 (доб. 139)
Киевстар: +38 (067) 573-21-01 (доб. 139)
МТС: +38 (066) 750-14-96 (доб. 139)
Лайф: +38 (093) 963-12-34 (доб. 139)
E-mail: 139@usk.ua
Описание

Клапаны дыхательные закрытого типа КДЗТ являются комплектующими изделиями резервуаров для хранения светлых нефтепродуктов, бензина, дизельного топлива и т.п. жидкостей, устанавливаются на монтажном патрубке резервуара и предназначены для герметизации газового пространства резервуара и поддержания давления и вакуума в этом пространстве в заданных пределах. Клапаны используются в закрытых газоуравнительных системах.
Конструкция предусматривает осуществление «вдоха» и «выдоха» через одно и то же отверстие, соединенное с помощью фланцев с газоуравнительной системой.
Клапаны выпускаются в климатическом исполнении Т, У и УХЛ категории размещения

1 по ГОСТ 15150-69.

Пример условного обозначения при заказе:

КДЗТ-50М У, ТУ 3689-015-00217633-97, где:

КДЗТ - клапан дыхательный закрытого типа

50 - условный проход, мм,

М - вариант модификации,

У - климатическое исполнение.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметров

КДЗТ-50М

КДЗТ-100М

КДЗТ-150М

Условный проход Ду, мм

50

100

150

Пропускная способность, м3

22

120

200

Давление срабатывания, Па (мм.вод.ст.)

850±50(85±5)

850±50 (85±5)

2000±50 (200±5)

Вакуум срабатывания, Па (мм.вод.ст.)

125±25 (12,5±2,5)

125±25 (12,5±2,5)

250±20 (25±2)

Рабочее давление, Па (мм.вод.ст.)

1000 (100)

1000 (100)

2400 (240)

Рабочий вакуум, Па (мм.вод.ст)

250 (25)

250 (25)

350 (35)

Масса, кг, не более

3,4

15

25

Срок службы, лет, не менее

15

15

15

По требованию заказчика рабочие параметры клапана по давлению и вакууму могут быть изменены на другие значения.

Возможна поставка:

- с ответным фланцем,

- с прокладками и крепежом,

- с монтажным патрубком.
