Предохранительный запорный клапан GS-82.A
(Код товара: 147-13-341)

Менеджер: Владислав Викторович Боровик
Многоканальный тел./факс:
Харьков: +38 (057) 729-80-81 (доб. 147)
Киевстар: +38 (067) 573-21-01 (доб. 147)
МТС: +38 (066) 750-14-96 (доб. 147)
Лайф: +38 (093) 963-12-34 (доб. 147)
E-mail: 147@usk.ua
Описание

Предохранительно запорные клапана серии GS-82.A предназначены для автоматического перекрытия потока газа к потребителю при повышении и/или понижении контролируемого давления газа сверх заданных пределов.

Технические характеристики

1. Производится с диаметрами, (мм) Ду 50 (по спец. заказу Ду 100).
2. Соединения фланцевые.
3. Применяется для давления класса ANSI 300.
4. Срабатывание при повышении и/или понижении контролируемого давления газа сверх заданных пределов.
5. Повторное открытие клапана можно сделать только вручную.
6. Контроль давления в одном или нескольких местах установки.
7. Кнопка аварийного выключения.
8. Возможность установки в любом направлении.
9. Осевой поток.
10. Дроссельный клапан.
11. Сокращается возможность помех при прохождении потока газа (принимается во внимание выравнивание входного и выходного давления).
12. Сокращается возможность потери давления при прохождении потока газа (принимается во внимание тип исполнения).
13. Антикоррозийный корпус сделан из стали c цинковым покрытием.
14. Резиновые и пластиковые детали, которые специально разработаны для этого клапана, обеспечивают высокую эффективность при использовании природного газа.

Предохранительно запорные клапана серии GS-82.A
Наименование параметров Ед. изм Величина параметров
Допустимое давление МПа до 5,5
Диапазон входного давления от 0 до 5,5
Класс точности % до 1
Время срабатывания сек. ≤1
Коэффициент расхода - до 18300

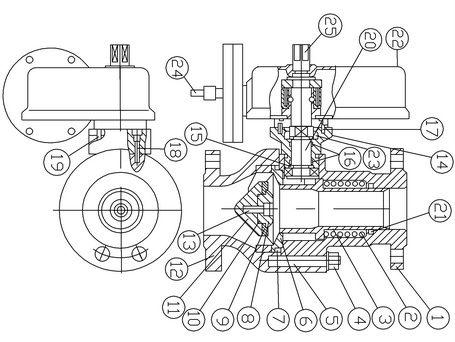

1.Выходной фланец; 2.Пружина; 3.Клапан; 4.Гайка; 5.Шпилька; 6.Кольцо; 7.Уплотнительное кольцо; 8.Стопор уплотнения; 9.Уплотнение; 10.Уплотнительное кольцо; 11.Держатель уплотнения; 12.Входной патрубок; 13.Винт; 14.Втулка; 15.Уплотнительное кольцо; 16.Антифрикционное кольцо; 17.Опорный ролик; 18.Винт; 19.Винт; 20.Блок вала; 21.Уплотнительное кольцо; 22.Пилот; 23.Кольцо стопорное; 24.Импульсная линия; 25.Пускной вал
