Система регистрации параметров агрегата депарафинизации МИКОН-2241
(Код товара: 147-1-241)

Менеджер: Владислав Викторович Боровик
Многоканальный тел./факс:
Харьков: +38 (057) 729-80-81 (доб. 147)
Киевстар: +38 (067) 573-21-01 (доб. 147)
МТС: +38 (066) 750-14-96 (доб. 147)
Лайф: +38 (093) 963-12-34 (доб. 147)
E-mail: 147@usk.ua
Описание

Система МИКОН-2241 предназначена для сбора и регистрации параметров при работе мобильного агрегата депарафинизации АДПМ-12/150 или аналогичных в реальном масштабе времени. Цель — контроль выполнения технологического процесса и контроль расходования ресурсов.
Система обеспечивает регистрацию и энергонезависимое хранение процессов изменения давления, температуры, расхода топлива и закачиваемой жидкости, а также объема топлива в баке.
Состав системы (количество и наличие датчиков) может варьироваться в зависимости от требований заказчика.

Функции
Контроль и регистрация давления рабочей жидкости.
Контроль и регистрация температуры рабочей жидкости на входе и выходе.
Контроль и регистрация расхода закачиваемой жидкости.
Контроль и регистрация расхода топлива.
Контроль и регистрация объема топлива в баке агрегата.
Таймер-календарь часов реального времени.
Энергонезависимое хранение контролируемых значений давления, температуры, расхода и уровня.
Перенос отчетов из системы на компьютер при помощи блока переноса информации.

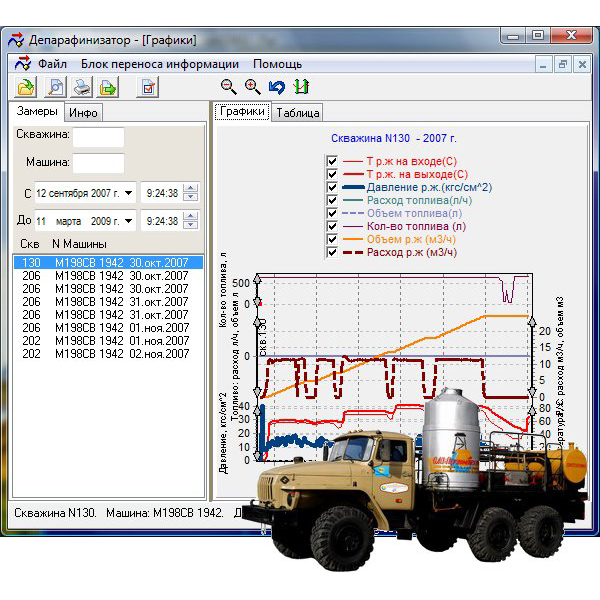

Обработка полученных данных на компьютере, формирование и вывод отчетов на принтер или в файл.

Технические характеристики

Напряжение питания блока регистрации параметров В 12…24
Период измерения между точками регистрации по умолчанию мин 1
Рабочий диапазон температур °C -40…+50
Диапазон измерения давления МПа 0…20
Погрешность измерения давления % 1
Диапазон измерения температуры на входе нагревателя °C -40…+100
Диапазон измерения температуры на выходе нагревателя °C -40…+150
Погрешность измерения температуры °C 1,5
Диапазон контролируемого расхода рабочей жидкости м3/час 0…30
Погрешность контроля расхода рабочей жидкости при нормальных условиях % 5
Диапазон контролируемого расхода топлива л/час 4…135
Погрешность контроля расхода топлива % 1
Диапазон контролируемого уровня топлива л 0…1000
Погрешность контроля уровня топлива % 5

Основные устройства в составе системы

Блок регистрации параметров БРП-2241
Блок регистрации параметров БРП-2241 состоит из микропроцессорной платы, энергонезависимой памяти, клавиатуры и графического дисплея. БРП-2241 служит для управления системой, предварительного просмотра собранной информации, переноса ее в компьютер для анализа и возможной распечатки протокола событий. Блок устанавливается в кабине автомобиля.

Датчик давления рабочей жидкости ДД-20
Датчик давления рабочей жидкости ДД-20 монтируется в магистраль рабочей жидкости на агрегат.

Датчик температуры рабочей жидкости на входе ДТ-100
Датчик температуры рабочей жидкости ДТ-100 устанавливается в магистрали рабочей жидкости перед нагревателем.

Датчик температуры рабочей жидкости на выходе ДТ-150
Датчик температуры рабочей жидкости ДТ-150 устанавливается в магистрали рабочей жидкости после нагревателя.

Датчик расхода топлива
Датчик расхода топлива устанавливается между топливным баком и нагревателем.

Датчик расхода рабочей жидкости
Датчик расхода рабочей жидкости устанавливается в нагнетательную систему.

Датчик уровня топлива
Датчик уровня топлива устанавливается в резервуар с топливом, предназначенным для подогрева рабочей жидкости.
