Регулятор давления газа GS-76-80
(Код товара: 147-13-327)

Менеджер: Владислав Викторович Боровик
Многоканальный тел./факс:
Харьков: +38 (057) 729-80-81 (доб. 147)
Киевстар: +38 (067) 573-21-01 (доб. 147)
МТС: +38 (066) 750-14-96 (доб. 147)
Лайф: +38 (093) 963-12-34 (доб. 147)
E-mail: 147@usk.ua
Описание

Регуляторы давления газа серии GS-76-80 (далее регуляторы) со встроенным предохранительным запорным клапаном, который срабатывает и при повышении и при понижении контролируемого давления, предназначен для применения в структурах газоснабжения, на магистралях подачи газа в индустрии. Несмотря на нерегулярное давление на входе, высокая точность измерения обеспечивается благодаря предварительному механизму настройки регулируемого давления.

Технические характеристики

Регулятор давления газа серии GS-76-80 (пилотный тип)

Наименование параметров

Ед. изм.

Величина параметров

Класс ANSI



150

300

Регулируемая среда

-

Природный газ, все неагрессивные газы

Давление на входе

МПа

0,05-1,2

0,1-3

Давление на выходе*

кПа

2-600

50-1900

Максимальная пропускная способность

м3

24500

60450

Диапазон температуры рабочей среды

oС

от -30 до +60

Диапазон температуры окружающей среды

от -40 до +60

Тип соединения (фланц.)

Ду

25, 50, 80, 100

* Давление на выходе от 2 кПа до 50 кПа и от 600 кПа до 1900 кПа устанавливаются по спец. заказу.

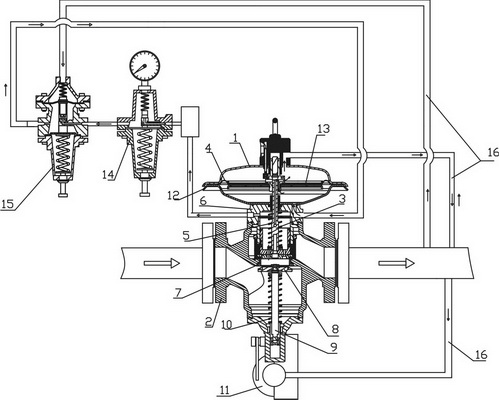

1. Корпус мембраны; 2. Корпус регулятора; 3. Шток; 4. Мембрана; 5. Пружина; 6. Переходный фланец; 7. Сопло клапана; 8. Клапан; 9. Нижний шток; 10. Нижняя пружина; 11. ПЗК; 12. Основание мембранной камеры; 13. Тарелка мембраны; 14. Стабилизатор; 15. Пилот; 16. Линия обратной связи.

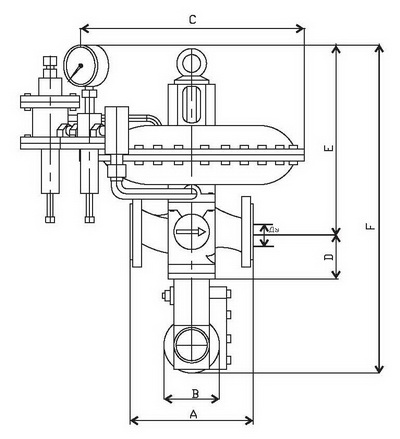

Ду

A

B

C

D

E

F

25

197

107

375

80

342

586

50

256

107

375

97

392

698

80

317

107

315

115

402

738

100

367

107

495

135

452

752
