Отбойники сетчатые из гофрированного рукава ОСГР
(Код товара: 139-3-557)

Менеджер: Сергей Игоревич Явтушенко
Многоканальный тел./факс:
Харьков: +38 (057) 729-80-81 (доб. 139)
Киевстар: +38 (067) 573-21-01 (доб. 139)
МТС: +38 (066) 750-14-96 (доб. 139)
Лайф: +38 (093) 963-12-34 (доб. 139)
E-mail: 139@usk.ua
Описание

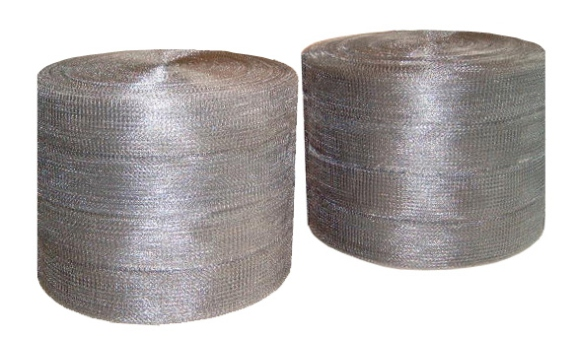

Отбойники сетчатые ОСГР изготавливаются с применением сетчатого гофрированного рукава РСГ (п.3).
ОСГР устанавливаются в абсорбционных, ректификационных, отпарных и других колонных аппаратах и скрубберах для сепарации уносимой жидкости из потока пара (газа).
Применяются в отраслях:
- газоперерабатывающая;
- нефтегазодобывающая;
- нефтегазоперерабатывающая;
- нефтехимическая;
- химическая;
- угледобывающая;
- металлургическая.

Сетчатые отбойники имеют ряд исполнений в зависимости от типа насадки (1- насадка круглая из сетчатого гофрированного рукава; 2,3 - насадка секционная из сетчатого гофрированного рукава), а так же, количества слоев насадки (1 - один слой насадки, 2- два слоя насадки). фильтр

Пример условного обозначения при заказе:
ОСГР-1-2-400    ТУ 3683-027-00217633-01, где:
ОСГР-отбойник сетчатый из гофрированного рукава;
1-тип насадки;
2-количество слоев насадки;
400-диаметр отбойника в мм.
Материал исполнения: корпус-Ст3сп, Ст3пс, 08Х13, 12Х18Н10Т;
рукав сетчатый-12Х18Н10Т, 10Х17Н13М2Т.
Толщина проволоки сетчатого рукава-0,3 мм.
Срок службы-не менее 5 лет.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Типоразмеры отбойников Наименование параметров
Диаметр отбойника D, мм Площадь сечения аппарата, м2 Рабочая площадь отбойника, % Высота отбойника Н, мм Количество сетчатого рукава, м Масса сетчатого рукава, кг Масса отбойника, кг, не более
Величина параметров
ОСГР-1-1-400 400 0,126 92,5 140 21 1,5 15,9
ОСГР-1-2-400 230 42 3 17,4
ОСГР-1-1-500 500 0,196 93,6 140 35 2,5 21,2
ОСГР-1-2-500 230 70 5 23,7
ОСГР-1-1-600 600 0,283 94,5 140 50 3,6 25
ОСГР-1-2-600 230 100 7,2 28,6
ОСГР-1-1-800 800 0,503 96,5 140 85 6,2 35
ОСГР-1-2-800 230 170 12,4 41,2
ОСГР-2-1-1000 1000 0,785 75,7 110 133 9,6 47
ОСГР-2-2-1000 200 266 19,2 66,0
ОСГР-2-1-1200 1200 1,13 79,5 110 191 13,8 76
ОСГР-2-2-1200 200 382 27,6 109
ОСГР-2-1-1400 1400 1,54 82,5 110 260 24,5 100,5
ОСГР-2-2-1400 200 520 49 143,8
ОСГР-2-1-1600 1600 2,01 84,5 110 340 31 122
ОСГР-2-2-1600 200 680 62 182,2
ОСГР-2-1-1800 1800 2,55 86,0 110 430 38,3 141,5
ОСГР-2-2-1800 200 860 76,6 215,5
ОСГР-2-1-2000 2000 3,14 84,3 110 531 46,3 185,1
ОСГР-2-2-2000 200 1062 92,6 245
ОСГР-3-1-2200 2200 3,8 77,0 110 643 47 240
ОСГР-3-2-2200 200 1286 94 335
ОСГР-3-1-2400 2400 4,52 79,0 110 765 55 280
ОСГР-3-2-2400 200 1530 110 400
ОСГР-3-1-2600 2600 5,30 80,5 110 898 65 512
ОСГР-3-2-2600 200 1896 130 622
ОСГР-3-1-2800 2800 6,15 81,8 110 1041 75 608
ОСГР-3-2-2800 200 2042 150 736
ОСГР-3-1-3000 3000 7,07 83,6 110 1195 86 640
ОСГР-3-2-3000 200 2390 172 787
ОСГР-3-1-3200 3200 8,04 84,2 110 1360 98 763
ОСГР-3-2-3200 200 2720 196 930
ОСГР-3-1-3400 3400 9,08 85,3 110 1535 110 852
ОСГР-3-2-3400 200 3070 220 1042
ОСГР-3-1-3600 3600 10,15 86,4 110 1721 124 920
ОСГР-3-2-3600 200 3442 248 1130
