Муфты изолирующие (Ду 50 – Ду 1400) (класс ANSI 150, 300, 600)
(Код товара: 147-13-358)
| Менеджер: | Владислав Викторович Боровик |
| Многоканальный тел./факс: | |
| Харьков: | (доб. 147) |
| Киевстар: | (доб. 147) |
| МТС: | (доб. 147) |
| Лайф: | (доб. 147) |
| E-mail: | |

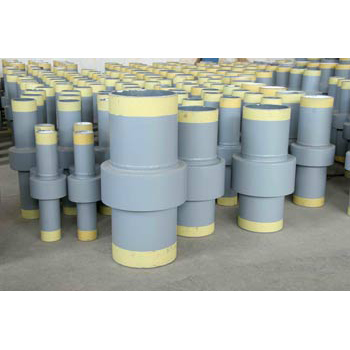

Изолирующие муфты предназначены для электрохимической (катодной) защиты от коррозии подземных, подводных (наземных) трубопроводов, уменьшают возможность коррозии от блуждающих токов.
Изолирующие муфты применяются для систем транспортирования природного газа (IGS), сырой нефти и продуктов ее переработки, воды, азота, минеральных масел и т.д (IPS).
Изолирующие муфты не требуют технического обслуживания в течение всего срока службы, возможно как наземная, так и подземная установка. Изолирующие муфты сконструированы по стандартам 150, 300, 600, 900, 1500, 2500 классов с номинальным диаметром от Ду 50 до Ду 1400.
Электрическое сопротивление на воздух:
- более 4M? при 1000 VDC и при 3000 VAC/50Hz (согласно IGS)
- более 25M? при 1000 VDC и при 5000 VAC/50Hz (согласно IPS)
Технические характеристики
|
Диапазон температур |
-28oС до +38oС |
+38oС до +93oС |
Без диапазона температур |
|
Класс ANSI |
Максимальное рабочее давление, (МПа) |
Экспериментальное рабочее давление, (МПа) |
|
|
150 |
2 |
1,8 |
3,1 |
|
300 |
5,1 |
4,7 |
7,8 |
|
600 |
10,2 |
9,3 |
15 |
|
900 |
15,3 |
14 |
23 |
|
1500 |
25,5 |
23,3 |
38,3 |
|
2500 |
42,5 |
38,8 |
63.8 |
Муфты изолирующие диаметром от Ду 750 до Ду 1400 выполняются по специальному заказу.
Испытания:
Испытание сварного шва RT радиографией.
Конечное испытание сварного шва UT ультразвуком.
Гидростатическое испытание с максимальным давлением согласно таблице.
Проба на загиб с гидростатическим напором.
Испытание на электрическую дифракцию при минимальном 3000VAC
|

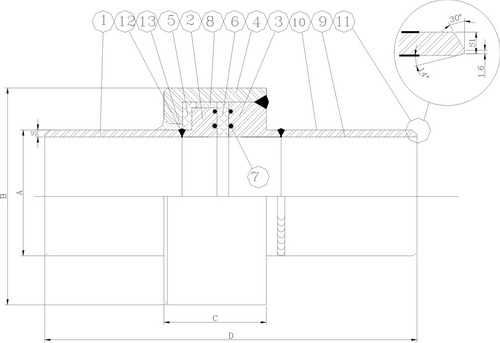

1. |
Труба |
API 5L :B,X42,X52,X60,X6 |
|
2. |
Стальной фланец |
ASTM A 694 & A105 |
|
3. |
Стальной фланец |
ASTM A 694 & A105 |
|
4. |
Сталное кольцо |
ASTM A 694 & A105 |
|
5. |
Изолирующее кольцо |
ASTM D709 G11 или G10 |
|
6. |
Изолирующее кольцо |
ASTM D709 G11 или G10 |
|
7. |
Наполнители |
ASTM D2000 Viton |
|
8. |
Заливка |
Эпоксидная смола |
|
9. |
Внутреннее покрытие |
(BS 5943 SK 4) или (IPS M TP 750/8) |
|
10. |
Наружное покрытие |
(BS 5943 SK 4) или (IPS M TP 750/8) |
|
11. |
Кайма |
ASTM/ANSI B 31.8 MSS SP 75 |
|
12. |
Сварной шов |
ASTM/ANSI B 31.8 ASME Sec VIII, IX |
|
13. |
Заливка |
Эпоксидная смола |
