Фильтр газа FGS
(Код товара: 147-13-349)
| Менеджер: | Владислав Викторович Боровик |
| Многоканальный тел./факс: | |
| Харьков: | (доб. 147) |
| Киевстар: | (доб. 147) |
| МТС: | (доб. 147) |
| Лайф: | (доб. 147) |
| E-mail: | |
Фильтры газовые предназначены для очистки газа от пыли, ржавчины, смолистых веществ и других твердых частиц. Качественная отчистка газа позволяет повысить герметичность запорных устройств, а также увеличить межремонтное время эксплуатации этих устройств за счет уменьшения износа уплотняющих поверхностей.
Технические характеристики
| Наименование параметров | Диапазон |
| Входное давление | до 6,8 МПа |
| Допустимый перепад давления | 5000 Па |
| Соединение фланцевое | Ду(50,80,100,150,200,250,300) по спец. заказу Ду 350 и Ду 400 |
| Степень очистки | 3-5 мкм(по спец. заказу до 50 мкм) |
| Температура окружающей среды | от -29 oС до +60 oС |

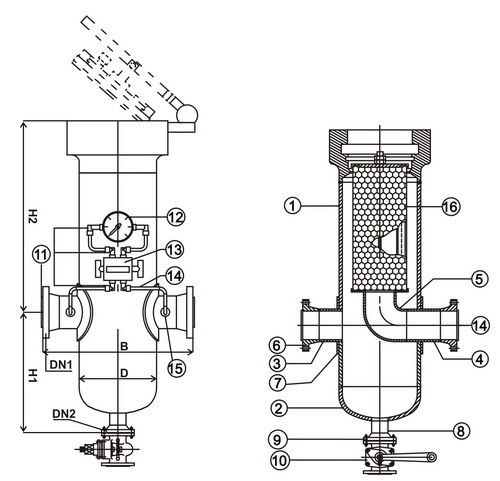

1. Бесшовный корпус, 2. Эллипсоидальное днище, 3. Бесшовный входной патрубок, 4. Бесшовный выходной патрубок, 5. Отвод, 6. Фланец, 7. Башмак, 8. Бесшовная труба, 9. Фланец, 10. Сливной кран, 11. Труба, 12. Дифференциальный манометр, 13. Коллектор, 14. Труба, 15. Тредолет, 16. Картридж.
Габаритные размеры фильтров
|
Диаметр |
||||||
|
Тип |
D |
B |
h1 |
h2 |
DN1 |
DN2 |
|
VF-S2 |
168.3 |
450 |
300 |
430 |
50 |
50 |
|
VF-S3 |
219.1 |
550 |
370 |
640 |
80 |
50 |
|
VF-S4 |
273.1 |
650 |
450 |
750 |
100 |
50 |
|
VF-S6 |
323.9 |
700 |
500 |
980 |
150 |
50 |
|
VF-S8 |
406.4 |
820 |
500 |
1250 |
200 |
80 |
|
VF-S10 |
508 |
960 |
600 |
1310 |
250 |
100 |
|
VF-S12 |
600 |
1100 |
700 |
1370 |
300 |
100 |
|
VF-S14 |
700 |
1200 |
800 |
1050 |
350 |
100 |
|
VF-S16 |
800 |
1300 |
800 |
1200 |
400 |
150 |
