Комплекс Микон-101-тензо
(Код товара: 147-1-213)
| Менеджер: | Владислав Викторович Боровик |
| Многоканальный тел./факс: | |
| Харьков: | (доб. 147) |
| Киевстар: | (доб. 147) |
| МТС: | (доб. 147) |
| Лайф: | (доб. 147) |
| E-mail: | |
Комплекс МИКОН-101Т предназначен для определения уровня жидкости и измерения величины давления в затрубном пространстве нефтяных скважин, а также для исследования (методом динамометрирования) работы скважин с глубинными штанговыми насосами с целью контроля работы насосного оборудования, получение динамограммы работы ШГН.
В отличие от МИКОН-101 модернизированный комплекс МИКОН-101-ТЕНЗО включает:
блок регистрации БР-21Т;
устройство приема акустических сигналов УПАС-22Т.
Программное обеспечение, поставляемое с МИКОН-101-ТЕНЗО — «Менеджер Измерений».
Особенности комплекса МИКОН-101-ТЕНЗО
Более надежный и удобный универсальный разъем для подключения датчиков.
Увеличенный объем памяти.
Отсутствие выключателей.
Более удобное и функциональное ПО.
Увеличенное число кнопок на клавиатуре.
Высокая скорость связи с ПК (USB).
Основные технические характеристики
| Диапазон определяемых уровней УПАС-22П | м | 50…4000 |
| Диапазон определяемых уровней УПАС-22Т | м | 50…3000 |
| Диапазон измерения давления УПАС-22П | МПа | 0…10 |
| Диапазон измерения давления УПАС-22Т | МПа | 0,05…10 (16*) |
| Предел приведенной погрешности измерения давления | % | 1 |
| Присоединительная резьба УПАС-22П, УПАС-22Т | 2" (НКТ60) | |
| Диапазон измерения нагрузки | кгс | 0…10000 |
| Диапазон измерения положения | м | 0…5 |
| Предел допускаемой приведенной основной погрешности измерений нагрузки ДВ-118 | % | 1 |
| Предел допускаемой приведенной основной погрешности измерений нагрузки ДН-117Т | % | 5 |
| Предел приведенной погрешности измерения перемещения | % | 5 |
| Количество замеров, без эхограмм, сохраняемых в энергонезависимой памяти БР | 65000 | |
| Количество эхограмм (длительностью 10 секунд), сохраняемых в БР | 400 | |
| Количество циклов динамограмм, сохраняемых в энергонезависимой памяти БР | 1500 | |
| Количество таблиц скоростей распространения акустических сигналов | 8 | |
| Количество таблиц коэффициентов усилений | 8 | |
| Продолжительность непрерывной работы (без подогрева дисплея) | час | 8 |
| Рабочий диапазон температур БР без подогрева дисплея | °C | -20…+50 |
| Рабочий диапазон температур БР с подогревом дисплея | °C | -35…+50 |
| Рабочий диапазон температур остальных элементов системы | °C | -40…+50 |
* По специальному заказу.
Комплекс изготавливается в соответствии с требованиями ГОСТ 22782.0-81, ГОСТ 22782.5-78, в исполнении «взрывобезопасное электрооборудование», с видом взрывозащиты «искробезопасная электрическая цепь» и имеет маркировку взрывозащиты 1ExibIIBT3 в комплекте МИКОН-101 (свидетельство ЦС ВЭ ИГД №2000.С86). Система комплексного контроля скважин имеет сертификат утверждения типа средств измерений RU.C.30.041.A №11843 и зарегистрирована в Государственном реестре средств измерений под №22659-02.

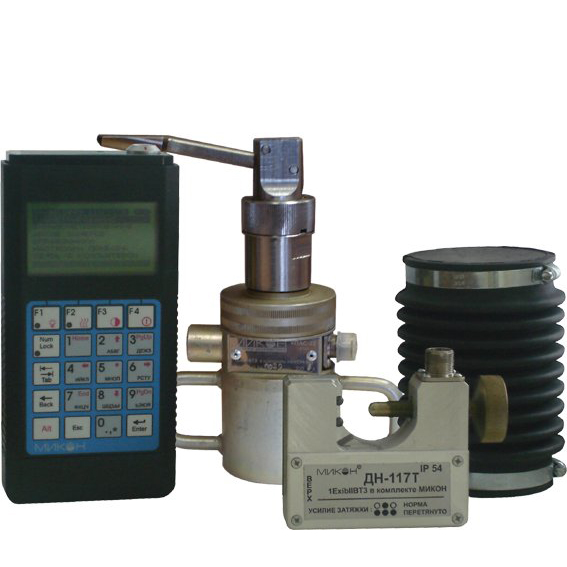

Устройства, входящие в состав комплекса
Блок регистрации МИКОН-БР-21Т
Устройство приема акустических сигналов МИКОН-УПАС-22Т
Динамометр накладной МИКОН-ДН-117Т
Устройство генерации акустических сигналов МИКОН-УГАС-25
Дополнительная комплектация
Динамометр встраиваемый МИКОН-ДВ-118
Домкрат винтовой
Устройство приема акустических сигналов МИКОН-УПАС-22П
Устройство генерации акустических сигналов МИКОН-УГАС-26
