Осевой регулятор давления газа GS-80A-AF (CLASS ANSI 150, 300, 600)
(Код товара: 147-13-304)
| Менеджер: | Владислав Викторович Боровик |
| Многоканальный тел./факс: | |
| Харьков: | (доб. 147) |
| Киевстар: | (доб. 147) |
| МТС: | (доб. 147) |
| Лайф: | (доб. 147) |
| E-mail: | |
Осевой регулятор давления газа серии GS-80A-AF(в дальнейшем регулятор) предназначен для редуцирования и стабильного поддерживания требуемого выходного давления на газораспределительных пунктах и других объектах регулирования и распределения газа в промышленных и коммерческих структурах.
Технические характеристики
| Осевой регулятор давления газа GS-80A-AF CLASS ANSI 150, 300, 600 | ||
| Наименование параметров | Ед. изм | Величина параметров |
| Регулируемая среда | - | Природный газ, все неагрессивные газы |
| Давление на входе | МПа | 0,035?10 |
| Давление на выходе* | кПа | 2,5?9000 |
| Стандартные ступени давления | ANSI | 150, 300, 600 |
| Максимальная пропускная способность | м3/ч | от 50 до 980000 |
| Диапазон температуры рабочей среды | °С | от -30 до +60 |
| Диапазон температуры окружающей среды | от -40 до +60 | |
| Тип соединения: Фланцевое | Ду | 50, 80, 100, 150, 200, 300 |
* Давление на выходе от 2,5 кПа до 50 кПа устанавливается по спец. заказу.
Рабочее давление
| Ду мм | 150 | 300 | 600 | Выход Р кПа |
| макс. давление на входе МПа | ||||
| 50 | 1,2 | 5,5 | 0,8-10,0 | от 2,5 до 9000 |
| 80 | 1,2 | 5,5 | -- | |
| 100 | 1,2 | 5,5 | 0,8-10,0 | |
| 150 | -- | 5,5 | 0,8-10,0 | |
| 200 | -- | 5,5 | 0,8-10,0 | |
| 300 | -- | 5,5 | -- | |
Масса кг
| Ду мм | 150 | 300 | 600 |
| Масса кг | |||
| 50 | 11,9 | 11,9 | 13,2 |
| 80 | 14 | 14 | -- |
| 100 | 18 | 18 | 21 |
| 150 | -- | 24 | 41,3 |
| 200 | -- | 40,5 | 62,1 |
| 300 | -- | 90 | -- |
Материал корпуса GS-80A-AF:
Коррозиеустойчивое, нержавеющее стальное литье марки SS 17-4PH, WS 1.4542.
Интервалы регулирования выходного давления в зависимости от диаметра проволоки пружины регулятора
| Класс ANSI | Диаметр проволоки, мм | Выходное давление, МПа |
| 150 | 2,5 | 0,002-0,14 |
| 3,5 | 0,07-0,48 | |
| 4 | 0,34-1,24 | |
| 300 | 3,5 | 0,07-0,48 |
| 4 | 0,34-1,24 | |
| 600 | 8 | 1,0-4,1 |
| 12 | 3,5-7,0 |

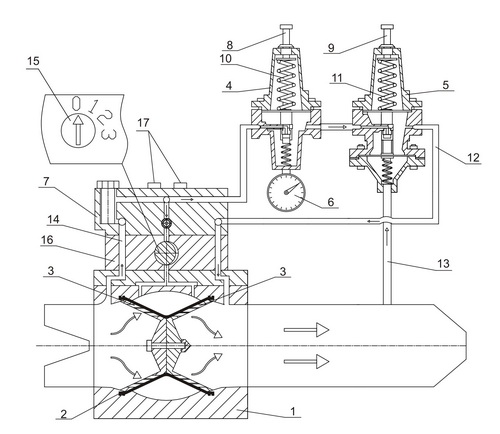

1.Корпус; 2.Манжета; 3.Плунжерная решетка; 4.Корпус стабилизатора; 5Корпус пилота; 6.Манометр; 7.Распределитель; 8.Регулировочный винт стабилизатора; 9.Регулировочный винт пилота; 10.Пружина стабилизатора; 11.Пружина пилота; 12.Линия сброса; 13.Импульсная линия; 14.Импульсный канал; 15.Дроссель; 16.Дроссельная камера; 17.Заглушка.
|

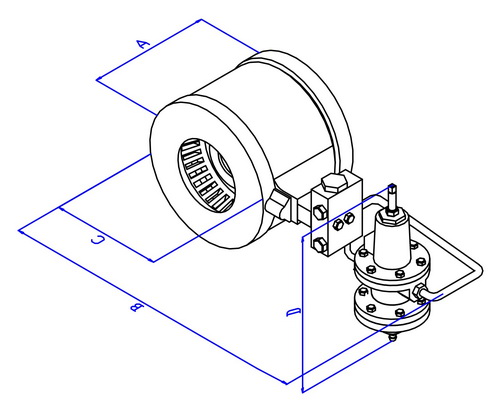

A |
B |
C |
D |
|
|
Ду 50 1,2 МПа ANSI 150 |
77 |
440 |
106 |
290 |
|
Ду 50 5,5 МПа ANSI 300 |
77 |
440 |
106 |
290 |
|
Ду 50 10 МПа ANSI 600 |
86 |
440 |
112 |
290 |
|
Ду 80 1,2 МПа ANSI 150 |
94 |
465 |
137 |
290 |
|
Ду 80 5,5 МПа ANSI 300 |
94 |
465 |
137 |
290 |
|
Ду 100 1,2 МПа ANSI 150 |
114 |
520 |
175 |
290 |
|
Ду 100 5,5 МПа ANSI 300 |
114 |
520 |
175 |
290 |
|
Ду 150 5,5 МПа ANSI 300 |
140 |
560 |
223 |
290 |
|
Ду 200 5,5 МПа ANSI 300 |
170 |
640 |
284 |
290 |
|
Ду 300 5,5 МПа ANSI 300 |
234,5 |
766,5 |
410,5 |
290 |
|
A |
B |
C |
D |
|
|
Ду 100 10 МПа ANSI 600 |
133 |
420 |
195 |
250 |
|
Ду 150 10 МПа ANSI 600 |
173 |
500 |
268 |
250 |
|
Ду 200 10 МПа ANSI 600 |
205 |
552 |
320 |
250 |
