Осевой регулятор давления газа GS-80B-AF
(Код товара: 147-13-324)
| Менеджер: | Владислав Викторович Боровик |
| Многоканальный тел./факс: | |
| Харьков: | (доб. 147) |
| Киевстар: | (доб. 147) |
| МТС: | (доб. 147) |
| Лайф: | (доб. 147) |
| E-mail: | |
Осевой регулятор давления газа серии GS-80B-AF(в дальнейшем регулятор) является регулятором (косвенного) действия и для работы с широким диапазоном давления на входе от 0,01 до 10 МПа и пропускной способностью от 10 до 735000 м3/ч при давлении на выходе от 2,5 до 9000 кПа.
В зависимости от давления на входе, корпус может быть из алюминия, стали или нержавеющей стали.
Технические характеристики
| Осевой регулятор давления газа GS-80B-AF | ||
| Наименование параметров | Ед. изм | Величина параметров |
| Регулируемая среда | - | Природный газ, все неагрессивные газы |
| Давление на входе | МПа | 0,01-10 |
| Давление на выходе | кПа | 2,5-9000 |
| Стандартные ступени давления | ANSI | 150, 300, 600 |
| Максимальная пропускная способность | м3/ч | от 10 до 735000 |
| Диапазон температуры рабочей среды | °С | от -30 до +60 |
| Диапазон температуры окружающей среды | от -40 до +60 | |
| Тип соединения(фланцевое) | Ду | 25, 50, 80, 100, 150, 200 |
Установка: В любом положении.
Максимальная пропускная способность определяется по следующей формуле
Если Р1/Р2 > 2 то Q=KCg Р1
K=0.5
Если Р1/Р2 < 2 то Q=KCg Р1sin(3400/Ci x P1 - P2 /P1)
K=0.5
K- коэффициент расхода
Р1- давление на входе
P2- давление на выходе
Cg- коэффициент пропускаемости
Ci-коэффициент расчета
Значение коэффициента расхода для различных размеров:
| Ду | 25 | 50 | 80 | 100 | 150 |
| Cg | 500 | 2100 | 5000 | 8000 | 17000 |
| Ci | 29 | 26 | 29,5 | 26,5 | 28 |
|

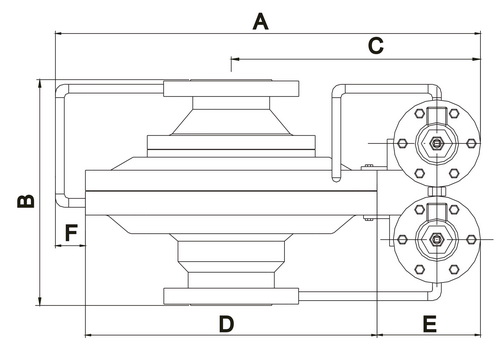

Ду(мм) |
МПа |
A |
B |
C |
D |
E |
F |
|
25 |
1.2 |
425 |
180 |
255 |
280 |
115 |
30 |
|
25 |
5 |
425 |
180 |
255 |
280 |
115 |
30 |
|
25 |
10 |
370 |
210 |
230 |
225 |
115 |
30 |
|
50 |
1.2 |
425 |
180 |
255 |
280 |
115 |
30 |
|
50 |
5 |
475 |
250 |
280 |
330 |
115 |
30 |
|
50 |
10 |
430 |
285 |
260 |
285 |
115 |
30 |
|
80 |
1.2 |
545 |
295 |
315 |
400 |
115 |
30 |
|
80 |
5 |
545 |
295 |
315 |
400 |
115 |
30 |
|
80 |
10 |
535 |
335 |
310 |
390 |
115 |
30 |
|
100 |
1.2 |
595 |
350 |
340 |
450 |
115 |
30 |
|
100 |
5 |
595 |
350 |
340 |
450 |
115 |
30 |
|
100 |
10 |
610 |
395 |
350 |
465 |
115 |
30 |
|
150 |
1.2 |
845 |
450 |
465 |
700 |
115 |
30 |
|
150 |
5 |
845 |
450 |
465 |
700 |
115 |
30 |
|
150 |
10 |
805 |
505 |
445 |
660 |
115 |
30 |
Данный регулятор производится по специальному заказу в количестве не менее 50 штук.
