Регулятор давления газа GS-64-22 (5,10,20)
(Код товара: 147-13-319)
| Менеджер: | Владислав Викторович Боровик |
| Многоканальный тел./факс: | |
| Харьков: | (доб. 147) |
| Киевстар: | (доб. 147) |
| МТС: | (доб. 147) |
| Лайф: | (доб. 147) |
| E-mail: | |
Регуляторы давления газа серии GS-64-22 (5, 10, 20) (далее регуляторы) предназначены для снижения давления газа и автоматического поддерживания заданного давления на выходе на постоянном уровне при изменении входного давления и расхода газа, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления за пределы допустимых заданных значений в системах газоснабжения бытовых и промышленных потребителей.
Регуляторы могут использоваться для всех неагрессивных видов газа. Благодаря пружинной нагрузке регуляторы работают независимо от монтажного положения. Соединения корпуса исполнительного звена с регулирующим устройством и устройством ПЗК обеспечивают их замену, и замену сопла не снимая корпус исполнительного звена из объекта регулирования.
Технические характеристики
| Регулятор давления газа серии GS-64-22 (5, 10, 20) | ||
| Наименование параметров | Ед. изм |
Величина параметров |
| Регулируемая среда | - | Природный газ, все неагрессивные газы |
| Давление на входе | МПа | 0,035?0,6 |
| Давление на выходе | кПа | 1,5?3 |
| Максимальная пропускная способность | м3/ч | 38 |
| Диапазон температуры рабочей среды | °С | от -30 до +60 |
| Диапазон температуры окружающей среды | от -40 до +70 | |
| Тип соединения: Резьба внутренняя | Ду | вход 20 выход 25 |
| Масса | кг | 3,5 |
Интервалы регулирования выходного давления в зависимости от диаметра проволоки пружины регулятора
| Диаметр проволоки, мм | Выходное давление, кПа |
| 1,6 | от 1,5 до 3,0 |
Диапазоны срабатывания предохранительных устройств
| Предохранительное устройство | Срабатывание пред. устройства | Диапазон давления, кПа |
| ПСК | - | 2,7-4,0 |
| ПЗК | При повышении выходного давления | 2,8-4,5 |
| ПЗК | При понижении выходного давления | 0,7-1,0 |

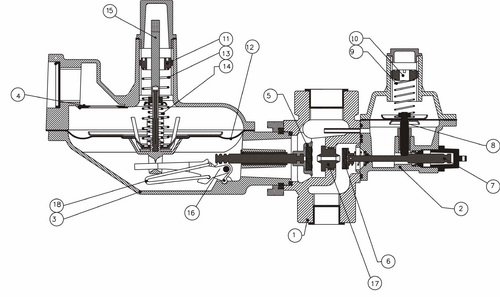

1) Корпус; 2) Предохранительный клапан отсекатель; 3) Регулирующая камера; 4) Узел предохранительного–сбросного клапана; 5) Клапан камеры; 6) Клапан предохранительного клапана отсекателя; 7) Затвор; 8) Узел мембраны предохранительного клапана отсекателя; 9) Пружина; 10) Регулирующая гайка предохранительного клапана-отсекателя 11) Регулирующая гайка; 12) Мембранный узел; 13) Пружина; 14) Пружина предохранительного – сбросного клапана; 15) Шток; 16) Собачка; 17) Сопло.
